Преимущества ингалятора КИ-5

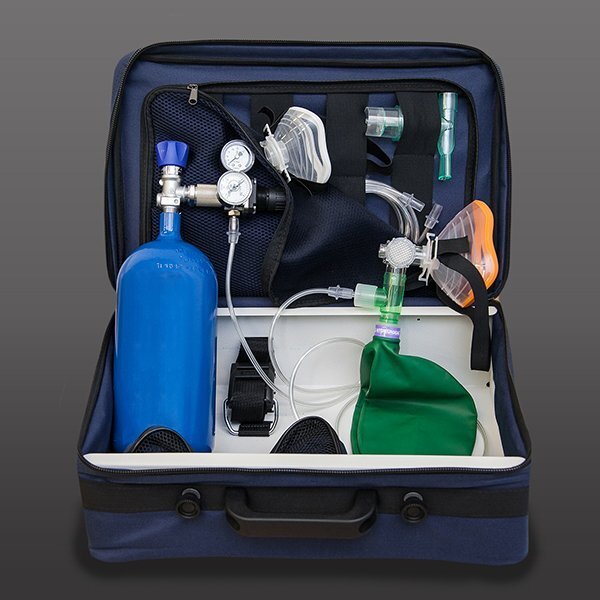

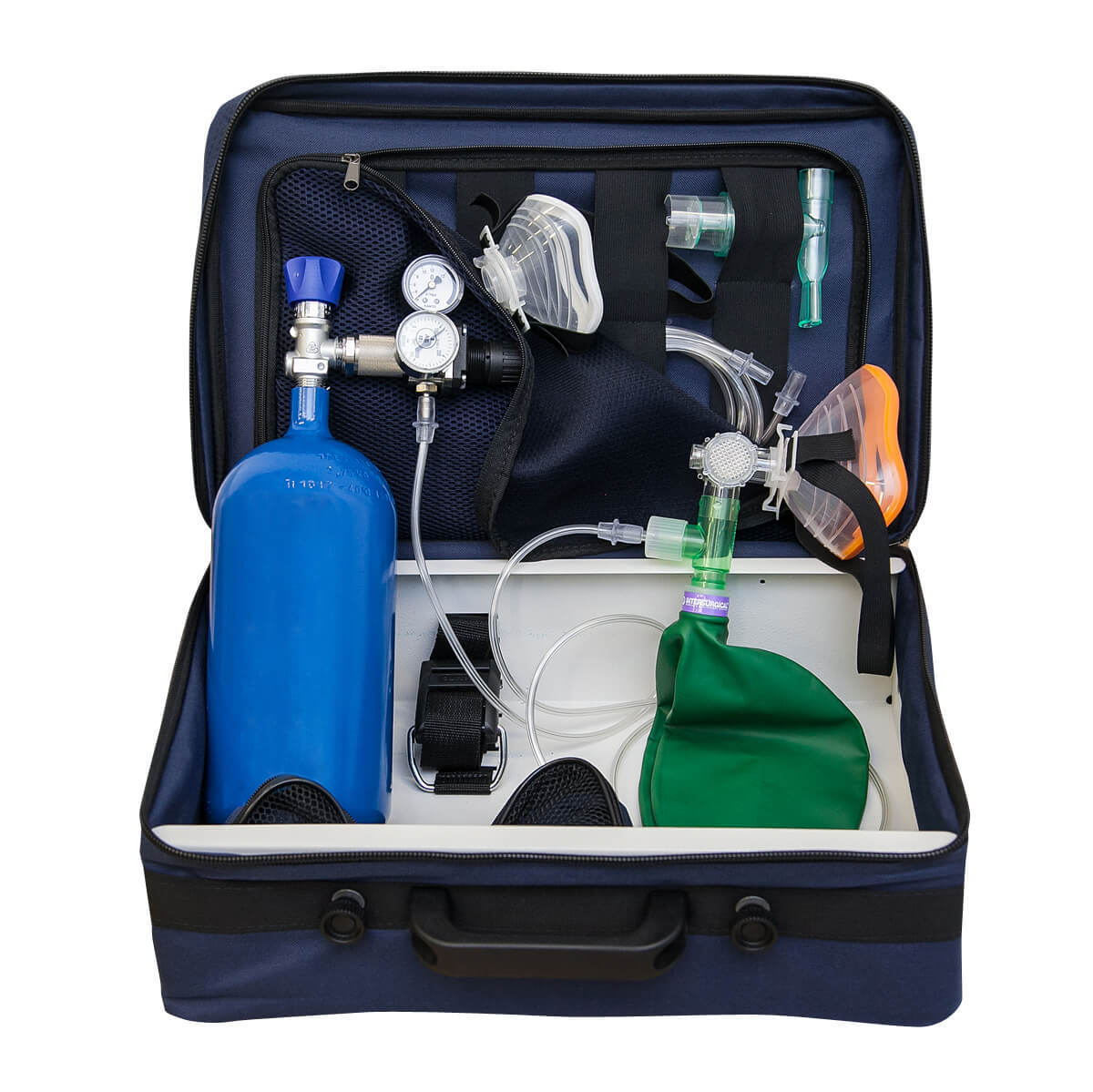

Стандартный вариант комплекта поставки ингалятора КИ-5: кислородный баллон стальной, емкость 2 л; регулятор давления с 1 выходом; анестезиологическая лицевая маска для взрослых; анестезиологическая лицевая маска для детей; держатель маски 2 шт.; небулайзер Cirrus; фиксированный клапан «Вентури», обеспечивающий 40% О2; фиксированный клапан «Вентури», обеспечивающий 60% О2; клапанная коробка с ресивером; кислородная трубка, L=1,8 м; мундштук, 22М; футляр; инструкция по эксплуатации
Принцип работы ингалятора КИ-5
- В ходе проведения кислородной терапии маска соединяется с регулятором давления посредством трубки. При открывании вентиля кислородного баллона газ поступает в регулятор давления, который устанавливает оптимальную подачу кислорода в полость маски. В маске при вдохе происходит смешение кислорода с воздухом, который попадает из атмосферы сквозь отверстия, образуя смесь из кислорода и воздуха. Выдыхаемый газ выбрасывается в атмосферу с помощью тех же отверстий в маске.
- С целью проведения кислородной терапии с применением ресивера маска с регулятором давления соединяется посредством трубки. Во время выдоха кислород подается от регулятора давления в дыхательный мешок. На фазе вдоха кислород поступает в легкие из дыхательного мешка. Оптимизация подачи кислорода производится с расчетом, чтобы дыхательный мешок находился в расправленном положении.
- Контроль дыхания больного осуществляется по колебательным движениям поплавка розового цвета индикатора на маске. В ходе проведения кислородной терапии применяется клапанная коробка, оборудованная ресивером, и лицевая маска анестезиолога. Во время открытия вентиля происходит поступление кислорода в регулятор давления. Оптимальная подача устанавливается дискретно, до определенной отметки или в соответствии с показаниями расходомера.
- При проведении аэрозольной терапии небулайзер присоединяется к регулятору давления при помощи кислородной трубки. Открывая вентиль баллона или внешний источник, кислород попадает в регулятор давления, а затем перемещается к небулайзеру по трубке. Медицинский препарат, который предварительно был залит в колбу, перемешивается с кислородом, после чего полученный газ поступает в мундштук. Подаваемый на вдох объем аэрозоля устанавливается с помощью регулятора давления.
* Полумягкая конструкция с жёстким каркасным элементом обеспечивает удобное размещение комплектующих при переноске и транспортировке.
Дополнительное оборудование и принадлежности (оговариваются при заказе):
* Кронштейн для крепления футляра на борту транспортного средства;
* Небулайзер Micro Cirrus с регулируемым клапаном «Вентури» 26–50%.
**Исполнения ингалятора КИ-5:**
Ингалятор КИ-5 выпускается в различных исполнениях, которые включают в себя различные комплектующие. Ниже представлено описание некоторых из них:
**Наименование комплектующих**
**Условное обозначение**
**Исполнения**
**Баллон кислородный с вентилем**
П — стальной обычный;
V — стальной облегчённый;
А — металлокомпозитный
**Регулятор давления**
Р11, Р21 с 1 выходом
Р12, Р22 с 2 выходами
**Кислородная маска**
переменной концентрации кислорода с носовым зажимом (для взрослых)
переменной концентрации кислорода с носовым зажимом (для детей)
высокой концентрации кислорода с дыхательным мешком, носовым зажимом (для взрослых)
высокой концентрации кислорода с дыхательным мешком, носовым зажимом и кислородной трубкой (для детей)
анестезиологическая лицевая маска, размер 5 (для взрослых)
анестезиологическая лицевая маска, размер 2 (для детей)
держатель маски
кислородная трубка L=1,8 м
коробка клапанная с ресивером
**Небулайзер Cirrus (Micro Cirrus)**
**Регулируемый клапан «Вентури»**
**Пример обозначения при заказе ингалятора КИ-5** (вариант исполнения 2 с баллоном стальным облегчённым 2 л, регулятором давления с резьбой на входе Сп.труб. 21,8 и небулайзером «Cirrus»): «Ингалятор кислорода КИ-5 исполнение 2-V2-Р11-С 9В2.933.227ТУ».
В состав этого исполнения входят:
* анестезиологическая лицевая маска, размер 5 (для взрослых);
* анестезиологическая лицевая маска, размер 2 (для детей);
* держатель маски 2 шт.;
* фиксированный клапан «Вентури», обеспечивающий 40% O2;
* фиксированный клапан «Вентури», обеспечивающий 60% O2;
* клапанная коробка с ресивером;
* кислородная трубка, L=1,8 м;
* мундштук, 22M;
* футляр;
* инструкция по эксплуатации.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Регулятор обеспечивает плавное изменение подачи кислорода | от 0 до 15 л/мин |
| Ингалятор с регулируемым клапаном «Вентури» | при потоке 10 л/мин обеспечивает изменение концентрации кислорода в газовой смеси от 26 до 50 % |
| Ингалятор с фиксированным клапаном «Вентури» | при потоке 10 л/мин обеспечивает содержание кислорода в газовой смеси 40 или 60 % |
| Производительность небулайзера | по воде при расходе кислорода 8 л/мин составляет не менее 0,2 см3/мин |
| Небулайзер для распыления лекарств | при расходе 8 л/мин обеспечивает не менее 74 % объема аэрозоля с размером частиц до 5 мкм |
| Потеря давления газа в линии пассивного выдоха клапанной коробки | при постоянном потоке 25 л/мин не превышает 0,2 кПа (20 мм вод. ст.) |
| Сопротивление клапанной коробки | на вдохе постоянному потоку воздуха 25 л/мин не превышает 0,2 кПа (20 мм вод. ст.) |
| Баллон с вентилем | герметичен при давлении кислорода до 19,6 МПа (200 кгс/см2) |
| РАБОТОСПОСОБНОСТЬ ИНГАЛЯТОРА | |
| При давлении кислорода в баллоне | от 19,6 до 1,0 МПа (от 200 до 10 кгс/см2) |
| В интервале температур | от минус 20 до + 40 oС |
| В условиях относительной влажности | при температуре плюс 25 oС до 100 % |
| ВРЕМЯ РАБОТЫ ИНГАЛЯТОРА ПРИ РАСХОДЕ КИСЛОРОДА 10 л/мин СОСТАВЛЯЕТ ПРИ ВМЕСТИМОСТИ БАЛЛОНА (зависит от первоначального давления) | |
| 2,0 л | не менее 30 мин |
| 1,0 л | не менее 17 мин |
| 0,8 л | не менее 14 мин |
| МАССА ИНГАЛЯТОРА | |
| Исполнения 1, 2, 3 | 6,8 кг |
| Исполнения 4, 5, 6 | 1,3 кг |
| ГАБАРИТНЫЕ РАЗМЕРЫ ИНГАЛЯТОРА | |
| Исполнения 1, 2, 3 | не более 470х170х350 мм |
| Исполнения 4, 5, 6 | не более 210х160х180 мм |
